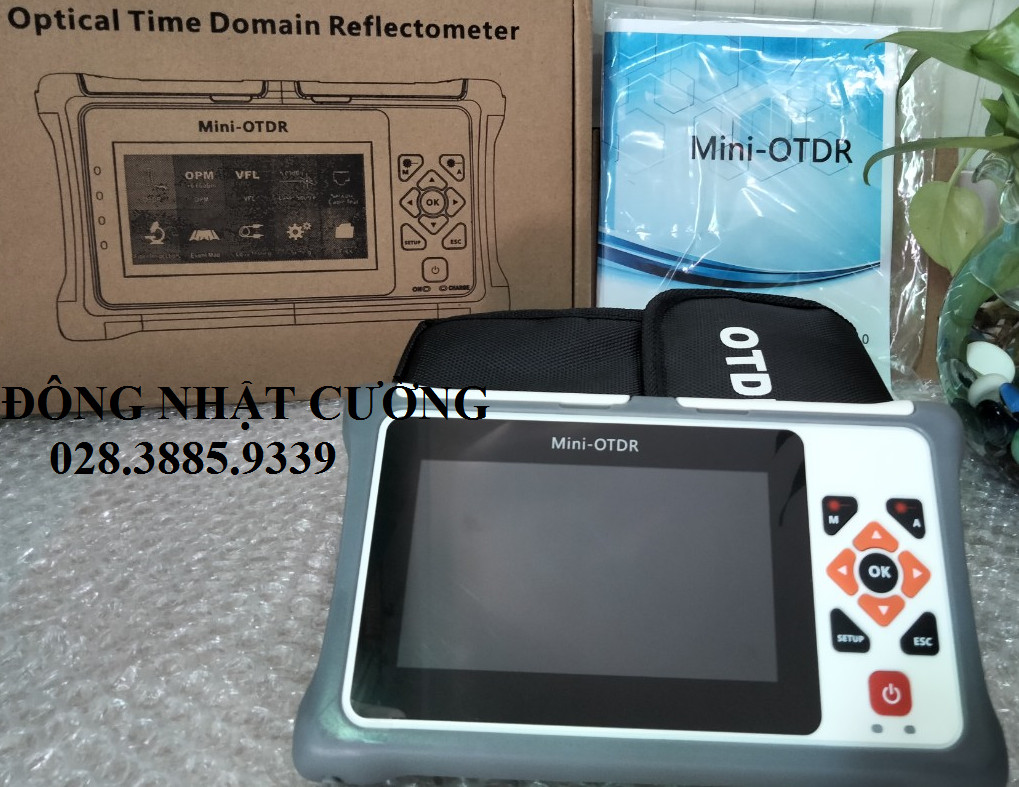

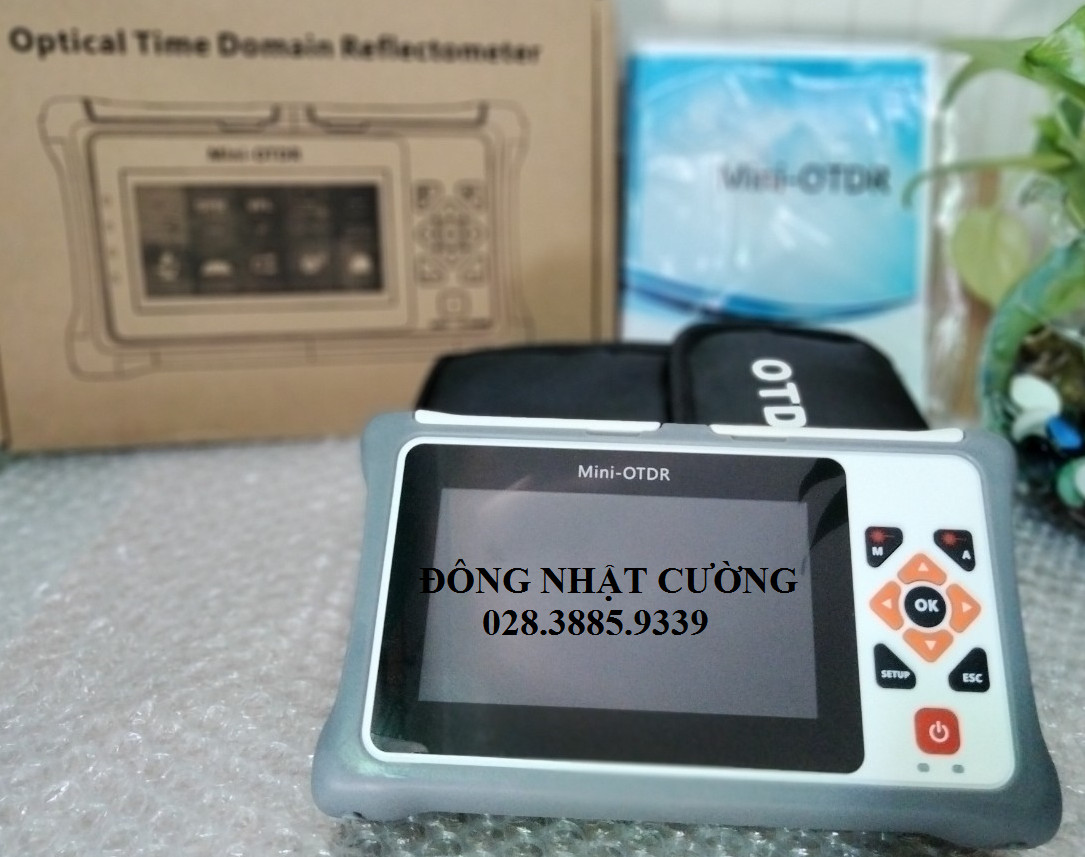

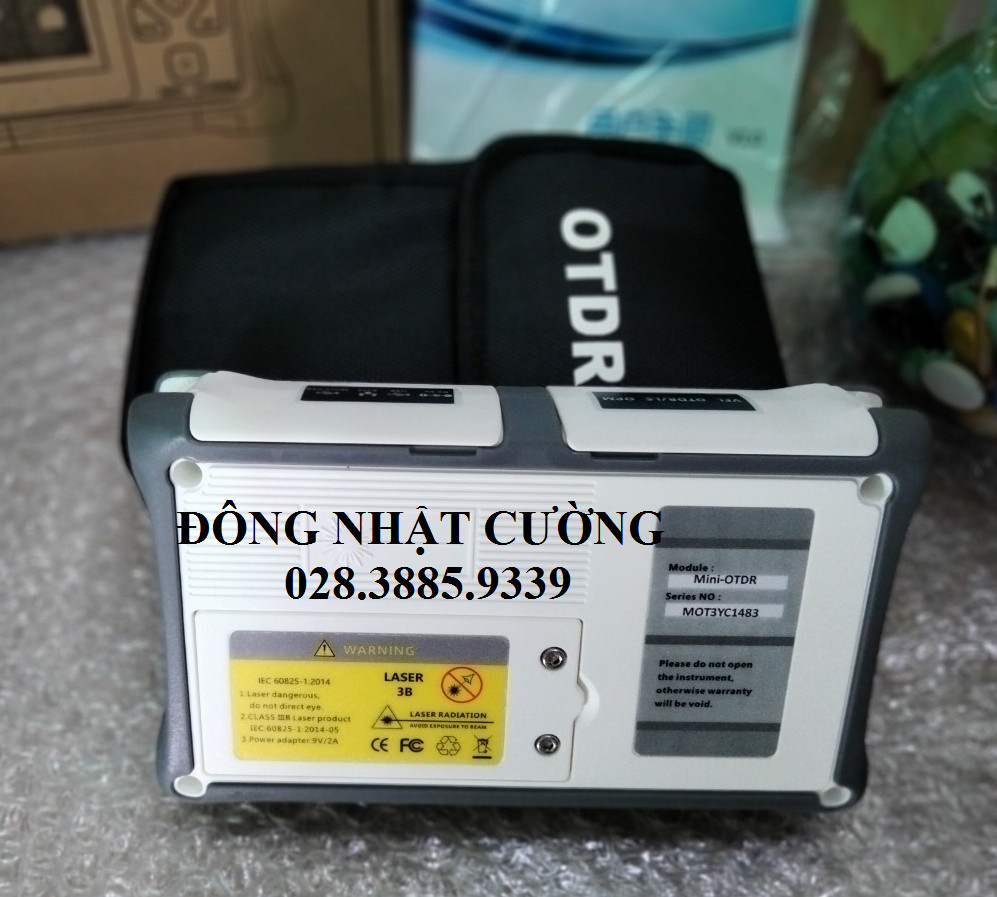

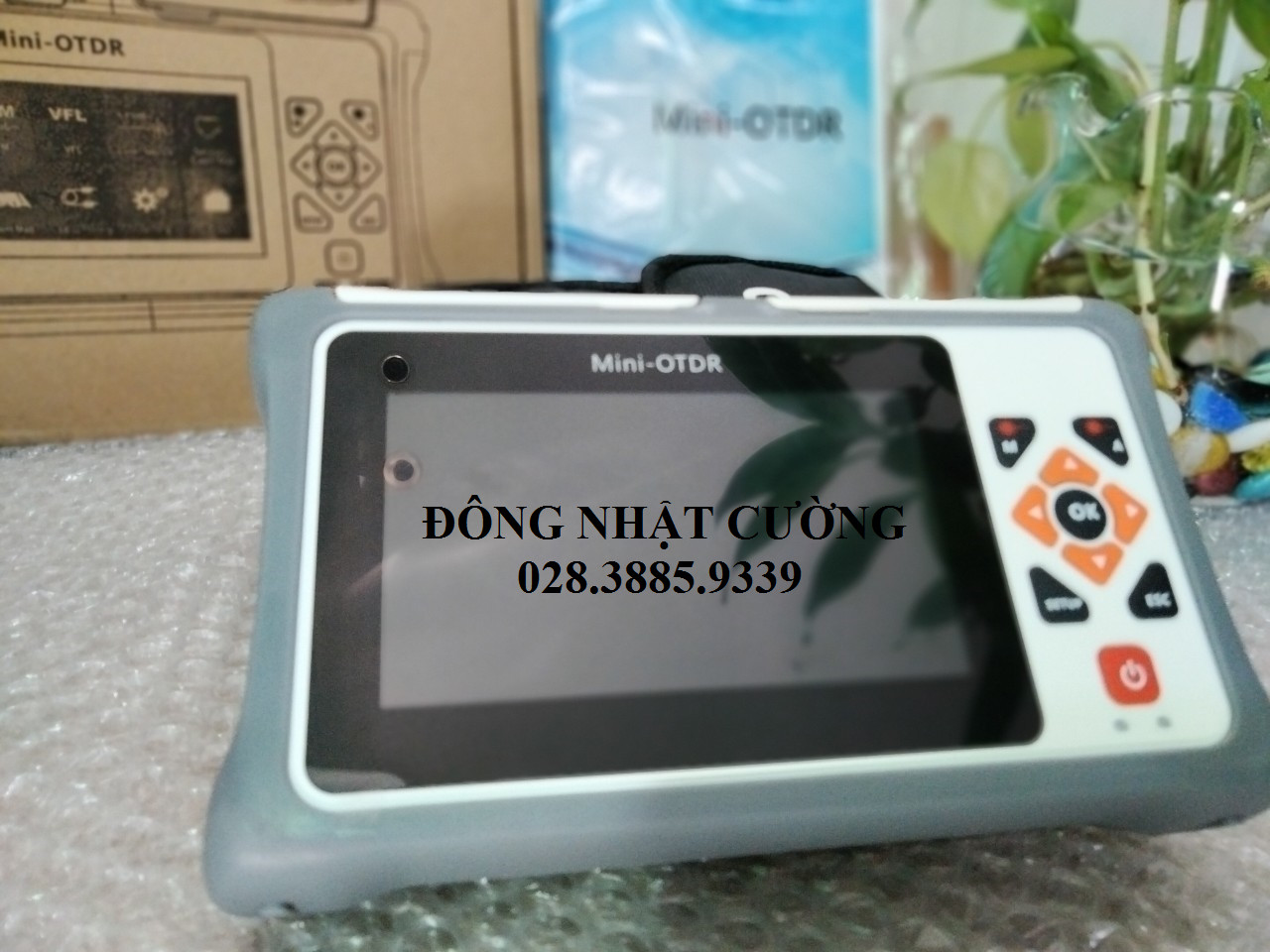

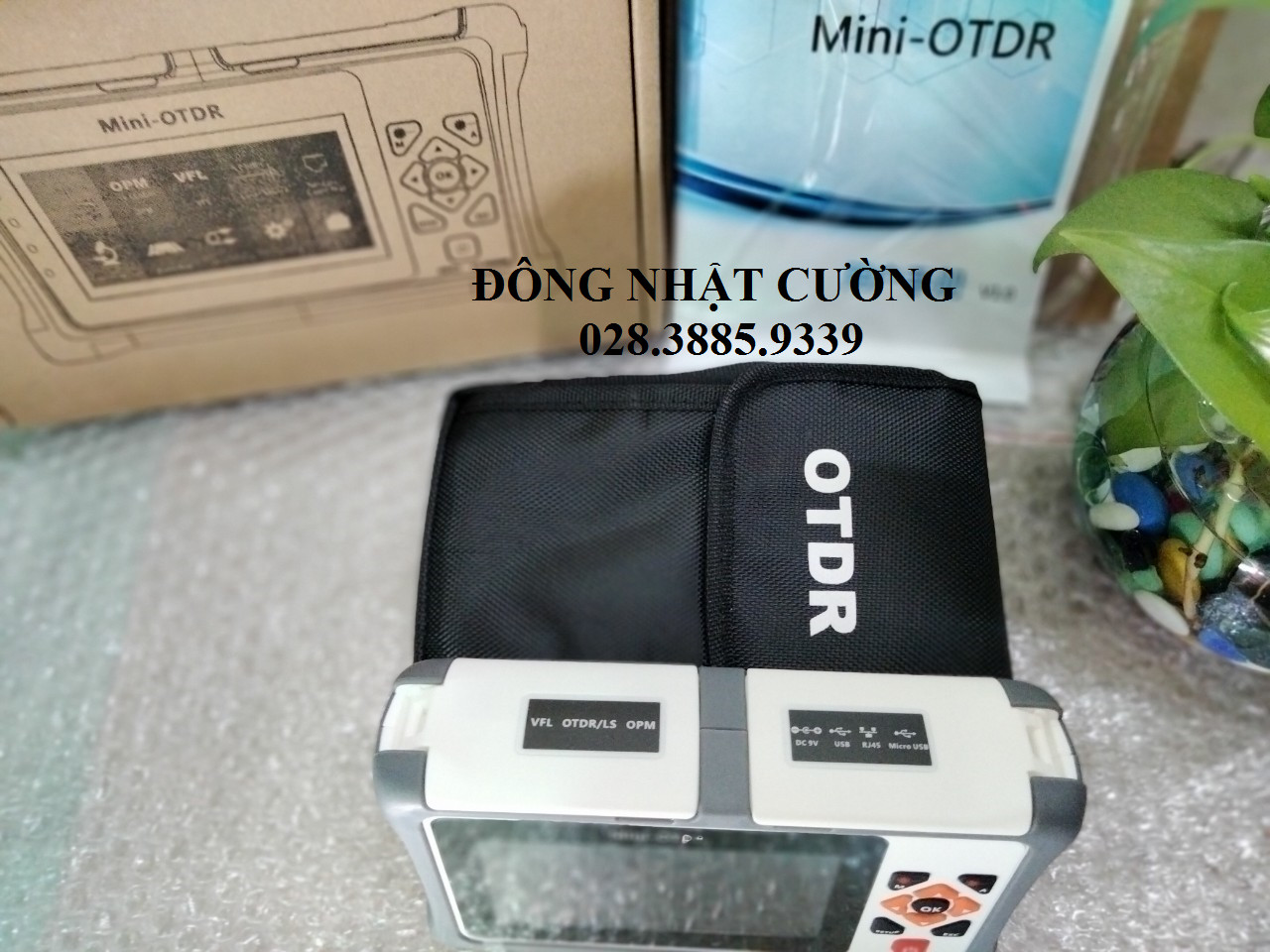

THÔNG SỐ KỸ THUẬT MÁY ĐO OTDR HSV-1220

Máy đo OTDR (viết tắt từ: Optical time-domain reflectometer) HSV-1220 là một máy đo OTDR mini cầm tay nhỏ, gọn với màn hình cảm ứng dể vận hành và độ chính xác cao: Dùng để đo các thông số về cáp quang như độ dài tuyến cáp, điểm đứt, suy hao điểm (tại điểm hàn, uốn cáp, mối nối, măng xông, adaptor..) ngoải ra máy đo còn hỗ trợ nhiều chức năng khác máy thu và phát công suất, bộ kiểm tra cáp RJ45, và có file quản lý đề đáp ứng theo các yêu cầu khác nhau, thẻ nhớ 8GB có thề lưu hơn 200.000.

Nguyên lý máy đo cáp quang OTDR là người ta bơm vào sợi cáp quang cần kiểm tra một dòng xung ánh sáng, xung ánh sáng này chạy dọc trong sợi quang khi gặp điểm lỗi nó sẽ phản xạ trở lại, tại điểm cuối của sợi một số phản xạ trở lại một số phóng ra khỏi sợi, tín hiệu phản xạ trở lại sẽ sẽ bị thay đổi về lượng xung, căn cứ về thay đổi lượng xung này kết hợp với chiều dài ánh sáng phát và thời gian phát xung thiết bị này sẽ xác định được thông số suy hao và chiều dài sợi. Phương án này cũng giống với máy đo TDR (time-domain reflectometer) ở cáp đồng, nhưng ở cáp đồng là thay đổi về trở xuất.
